水站控制系统中常用器件介绍

文章出处:本站 人气:

    断路器、热继电器、中间继电器、交流接触器、万能转换开关、按钮、指示灯和行程开关是电气控制回路中最常用的八种元件,下面小编将总结个人经验,以图文并茂的方式为大家介绍水站控制系统中常用的4种电气元件的作用、原理及其主要技术参数等,通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。

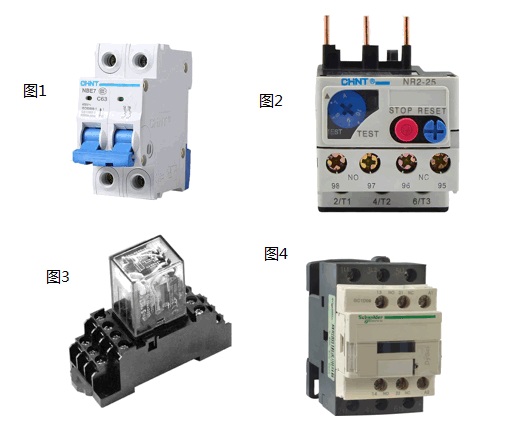

    1.低压断路器(图1)

    作用:对设备具有短路保护、过载保护、欠电压保护作用,还能用于不频繁的启动电机。

    工作原理:当短路时,大电流产生的磁场克服反力弹簧,脱扣器拉动操作机构动作,开关瞬时跳闸。当过载时,电流变大,发热量加剧,双金属片变形到一定程度后推动机构动作,电流越大,动作时间越短。

    主要技术参数:额定电压、额定电流、通断能力、分断能力。

    内部机构:电流脱扣器、欠电压脱扣器、热脱扣器、分励脱扣器。

    型号:按照实际电路中的负载多少,电流划分的非常详细。断路器的额定电流一般有6A、10A、16A、20A、25A、32A、40A、63A、80A、100A、125A、160A、200A、250A。

    基本选型方法:一般选择为电机额定电流的1.5倍。

    2.热继电器(图2)

    作用:常用作异步电动机的过载保护。

    技术参数:额定电压、额定电流、相数、整定电流(热继电器的热元件允许长期通过又不至于引起继电器动作的电流值)。

    工作原理:当三相异步电动机出现长期带负荷欠电压运行、过载运行及长期单相运行等不正常情况时,电机绕组严重过热乃至烧坏。而热继电器就是利用热效应,当热继电器的双金属片受热而弯曲后通过机械效应使连在控制回路的常闭触头断开,使得负载停止运行,实现了电路的保护。

    基本选型方法:按电动机的工作环境、启动情况及负荷情况进行选型。

    1.不频繁的启动场合,热继电器选择为额定电流的6倍;

    2.过载能力较差的电机,热继电器选择为电动机额定电流的60%~80%。

    注意事项:对于频繁通断的电机不宜采用热继电器保护,可采用装入电动机内部的温度继电器(温度继电器是在设定的温度进行转换的继电器,它不检测电流,也不需要热的积累,只要它的传感器检测到的温度到达设定的温度,立即会动作,而热继电器积累到一定的温度,就会动作没有具体的温度指标)

    3.中间继电器(图3)

    作用:用于继电保护与自动化控制系统中,以增加触点的数量及容量,还被用于在控制电路中传递中间信号。

    工作原理:中间继电器的原理与交流接触器差不多,中间继电器只能通过小电流,用小电流去控制大电流的开关,实现安全控制。继电器线圈通电后,动铁芯在电磁力作用下动作吸合带动触点动作使得常开触头关闭,常闭触头打开,线圈掉电后复位。

    主要参数:额定电压、额定电流、触点对数以及线圈电压的种类和规格。

    基本选型方法:1.电压等级与控制电路一致一般为220V或者24V;2.根据控制电路的需求来确定触点的对数。

    4.交流接触器(图4)

    作用:通过得电吸合启动电机,断电断开停止电机,一般有220V的线圈和380V型号。

    结构:电磁机构、主触头和辅助触头、灭弧系统。

    工作原理:线圈得电后,吸附动衔铁带动主触头和辅助触头动作闭合,辅助常闭断开,断电后复位。

    技术参数:额定电压、额定电流、线圈得额定电压、接通和分断能力。

    基本选型方法:一般选择为电机启动电流的1.2-1.5倍。

    以上内容为水站控制系统中常用器件的基础介绍,希望能够帮助到大家了解相关电器元件的功能原理及其使用,拓展电气控制这一领域的相关知识。
